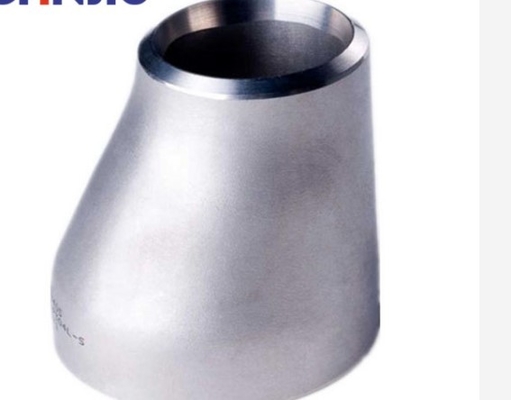

تركيب لحام بعقب سوبر دوبلكس الفولاذ المقاوم للصدأ UNS S32750 غريب الأطوار المخفض 1 X 3/4 ASME B16.9

تركيب لحام بعقب سوبر دوبلكس الفولاذ المقاوم للصدأ UNS S32750 مخفض غريب الأطوار 1 * 3/4 ​​ASME B16.9

تشير المخفضات اللامركزية إلى أنابيب بأقطار مختلفة لا تعمل مراكزها

نفس الخط ، وأنابيب معمركز واحد على نفس الخط يسمى متحدة المركز

مخفضات.عمليات التشكيل شائعة الاستخدام تتقلصالصب والتوسع

يمكن أيضًا استخدام القوالب أو تقليصها وتوسيعها ، كما يمكن استخدام الختم بشكل مؤكد

مواصفات الأنابيب ذات القطر المختلف.تطبيق المخفض اللامتراكز الفوهة

قطر طرفي المخفض اللامركزي مختلف ، لذلك يتم استخدامه للتوصيل

وصلات مواسير بأقطار مختلفة أو حواف لتغيير القطر.أنابيب مختلفة

أقطار غريب الأطوار في طرفي الفم ، مركز الدائرة على نفس الشيء

المحور ، عندما يتم حساب قطر الأنبوب بالمحور ، يظل موضع الأنبوب

بدون تغيير ، يستخدم بشكل عام لتغيير قطر الغاز أو أنبوب السائل العمودي.

يجب ألا يزيد استدارة المخفض عن 1٪ من القطر الخارجي لـ

النهاية المقابلة ، والانحراف المسموح به هو ± 3 مم.أدوات مادة المخفض

SY / T5037 ، GB / T9711 ، GB / T8163 ، المعيار الأمريكي ASTM A106 / A53 GRB ، API 5L ،

APT5CT ، ASTM A105 ، ASTM A234 ، ASTM A106 ، معيار DIN الألماني والعملاء

معايير المتطلبات
المخفض (رأس كبير وصغير) هو نوع من تركيبات الأنابيب المستخدمة لتقليل الأنابيب.التشكيل

العملية المستخدمة بشكل شائع هي ضغط القطر المنخفض أو ضغط التمدد أو القطر

يمكن أيضًا استخدام ضغط الاختزال بالإضافة إلى التمدد والختم لبعض المواصفات

من مخفضات.

أ.تقلص / توسيع التشكيل
عملية تشكيل الانكماش للمخفض هي وضع الأنبوب فارغًا مساويًا لقطر

نهاية كبيرة للمخفض في قالب التشكيل ، ويتحرك المعدن على طول تجويف القالب

ويتقلص ويتشكل بالضغط عليه على طول الاتجاه المحوري للأنبوب فارغًا.حسبما

بالنسبة لحجم قطر المخفض ، يتم تقسيمه إلى تشكيل ضغط واحد أو متعدد

تشكيل الضغط.يوضح الشكل أدناه الرسم التخطيطي للقطر المخفض

تشكيل مخفضات متحدة المركز.
تشكيل توسيع القطر هو استخدام الفراغات الأنبوبية أصغر من قطرها الكبير

نهاية المخفض ، ويتم توسيع القطر الداخلي للأنبوب الفارغ على طول الجزء الداخلي

قطر الأنبوب فارغ مع قالب تثقيب داخلي.عملية توسيع القطر

يحل بشكل أساسي الموقف الذي لا يكون من السهل تشكيل المخفض بقطر كبير

عن طريق الانكماش ، وأحيانًا وفقًا لاحتياجات التشكيل للمواد والمنتجات ، فإن

يتم الجمع بين طريقة توسيع القطر وتقليل القطر.
في عملية تقليص أو توسيع القطر الضغط ، تشوه وفقا ل

مواد مختلفة وتغييرات في القطر ، تم تصميمه على استخدام الضغط البارد أو الضغط الساخن.

في ظل الظروف العادية ، يتم استخدام الضغط على البارد قدر الإمكان ، ولكن يتم استخدام الضغط الساخن

يجب استخدامه لتصلب العمل الشديد الناتج عن المخفض المتعدد ، سماكة الجدار السميك

أو سبائك الصلب.
ب.تشكيل الختم
بالإضافة إلى استخدام الأنابيب الفولاذية كمواد خام لإنتاج مخفضات ، بعض المواصفات

يمكن أيضًا إنتاج المخفضات عن طريق ختم وتشكيل الصفائح الفولاذية.شكل ملف

تم تصميم القالب المستخدم للتمدد وفقًا لحجم السطح الداخلي للمخفض ،

ويتم ختم اللوح الفولاذي بعد الطمس وامتداده بواسطة القالب.
