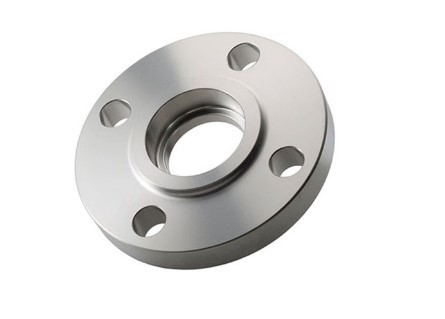

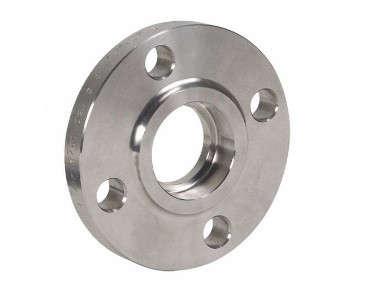

شفة لحام المقبس مبسطة مثل شفة SW ، لها منطقة راحة (مثل الكتف) في تجويف الحافة ، يعمل هذا الكتف كدليل لتعيين عمق الأنبوب الذي تم إدخاله في الحافة.شفة اللحام بالمقبس مصممة مبدئيًا لنظام الأنابيب ذات الأقطار الصغيرة ذات الضغط العالي.
المواد المتاحة:
معيار:
الكربون الصلب ASTM A105 ، ASTM A350 LF1 / 2 ، ASTM A181
سبائك الصلب ASTM A182 F5 ، F9 ، F11 ، F22 ، F91
الفولاذ المقاوم للصدأ ASTM A182 F304 / L ، F316 / L
الاقطار الخارجية:1/2 بوصة إلى 24 بوصة ، حتى 2500 #
صنع خاص:من 24 إلى 60 بوصة حتى 900 #
سمك الحائط:الجدول 40 إلى 160
تقييمات الضغط:فئة 150 إلى فئة 2500
نوع الوجه:RF ، RTJ
كيف تستعمل
أدخل طرف الأنبوب في شفة لحام المقبس ، حتى يلمس الجزء السفلي من الأنبوب منطقة الكتف ، واسحب مسافة 1.6 مم (1/16 بوصة) من الأنبوب المُدرج ثم قم بلحام الشرائح.الهدف هو إنشاء فجوة تمدد (لحام شريحة واحدة) بين الحافة والأنابيب أو التركيبات.
كيف يتم توليد شفة اللحام بالمقبس
تم استخدام شفة اللحام بالمقبس أولاً في السخان الفولاذي المقاوم للصدأ ، وذلك لتجنب العيوب الناتجة عن الضغوط الحرارية في عمليات التسخين ، وبعد سنوات من التطوير ، أصبحت تطبيقات قياسية لجميع أنواع المواد.
مزايا
- يمكن أن تحل شفة اللحام بالمقبس محل الحافة الملولبة ، لتقليل مخاطر التسرب.
- لا حاجة للشطف قبل اللحام.
- عمل اللحام خارج الأنبوب ، لن يخترق الأنبوب
