تفاصيل المنتج:
|
| تطبيق: | أنبوب الأسمدة الكيماوية | سبيكة أم لا: | سبيكة |
|---|---|---|---|
| تقنية: | مسحوب على البارد | سماكة: | 0.5 - 16 ملم |
| المعالجة السطحية: | النحاس المطلي | شكل القسم: | مستدير |
| القطر الخارجي (دائري): | 4-912 ملم | معيار: | DIN ، GB |
| تسليط الضوء: | فلنجة من سبائك النيكل مقاس 3 بوصات,فلنجة من سبائك النيكل نوع B564,حافة من سبائك النيكل نوع SW |
||

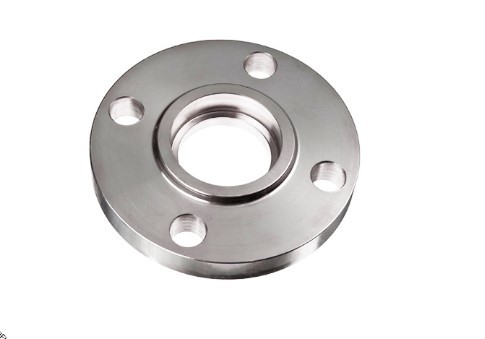

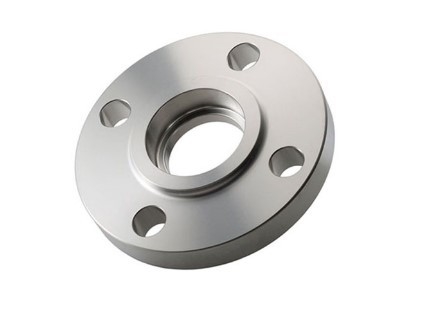

فلنجات اللحام بالمقبس(SW Flanges) تشبه حواف الانزلاق في الخطوط العريضة ، لكن التجويف مضاد للملل لقبول الأنبوب.قطر التجويف المتبقي هو نفس القطر الداخلي للأنبوب.الإيجابي من هذا هو أنه يخلق تجويفًا سلسًا مع اللحام والطحن المناسبين.الجانب السلبي لهذا النوع من الفلنجات هو أنه يمكن أن يكون أكثر تكلفة من الانزلاق بسبب المعالجة الآلية الأكثر تعقيدًا ، ويمكن أن تكون متاحة بسهولة أقل من الانزلاق نظرًا لحقيقة أن النصف السفلي من القطر الداخلي يجب أن يكون تم إجراؤه وفقًا للجدول الزمني نفسه مثل الأنبوب الذي يتم استخدامه.(يجب تحديد الجدول الزمني المطلوب) تم تطوير فلنجات اللحام هذه مبدئيًا للاستخدام على أحجام أصغر من الأنابيب عند معدلات ضغط أعلى.
عادةً ما يتم توفير فلنجات اللحام المقبس بوجه مرتفع أو وجه مسطح أو مواجهة RTJ.عندما يكون الوجه المرتفع ضروريًا لفلنجات أنابيب اللحام ، يكون الارتفاع القياسي 1/16 بوصة لفلنجات أنابيب اللحام أقل من 400 #.بالنسبة لحواف أنابيب اللحام بالمقبس من 400 # وما فوق ، يبلغ ارتفاع شفة أنبوب اللحام القياسي 1/4 بوصة
مثال:
معايير شفة الأنبوب البريطانية والفرنسية ، لكل بلد معيارين لشفة الأنبوب ، باختصار ، يمكن تلخيص معيار شفة الأنبوب الدولي على أنهما نظامان مختلفان وغير قابلين للتبديل: نظام شفة الأنابيب الأوروبي الذي تمثله ألمانيا ؛آخر هو نظام شفة الأنبوب الأمريكي الذي تمثله الولايات المتحدة.Ios7005-1 هو معيار تم إصداره من قبل المنظمة الدولية للتوحيد القياسي في عام 1992 ، والمعيار هو في الواقع سلسلتان من حواف الأنابيب للولايات المتحدة وألمانيا مدمجة في معيار شفة الأنابيب.تختلف أحجام توصيل شفة الأنابيب للنظامين ولا يمكن مطابقتها مع بعضها البعض.حواف الأنابيب للنظامين هي الأنسب لتمييزها عن طريق درجة الضغط ، أي أن النظام الأوروبي هو 0.25 ، 0.6 ، 1.0 ، 1.6 ، 2.5 ، 4.0 ، 6.3 ، 10.0 ، 16.0 ، 25.0 ، 32.0 ، 40.0 ميجا باسكال.النظام الأمريكي 1.0 ، 2.0 ، 5.0 ، 11.0 ، 15.0 ، 26.0 ، 42.0 ميجا باسكال.
1. الوضع الحالي لمعايير شفة الأنبوب في الصين
المعايير العامة لحافات الأنابيب المستخدمة في الصناعات الكيماوية والبتروكيماوية في الصين 1. الأنابيب البريطانية (سلسلة الأنابيب الشائعة دوليًا) GB 9112-9125 ، SH 3406
2 ، الأنبوب المتري (سلسلة حجم القطر الخارجي لأنابيب الصلب المحلية شائعة الاستخدام) HGJ44 ~ 76 ، حجم اتصال JB / T74 ~ 90 DIN ومعيار JB مختلف
منتجاتنا
| شفة | |
| معيار | ASME / ANSI B16.5.0 |
| بحجم | 1/2 "~ 60" |
| معدل الضغط | من 150 إلى 2500 رطل |
| عملية التصنيع | ادفع ، اضغط ، تزوير ، يلقي ، إلخ. |
| مادة | شفة سبائك الصلب Inconel |
| الكربون الصلب | ASTM A 105 |
|
شفة فولاذية Allloy
|
ASTM A182 F5 ؛F11 ، F22 ، F91 ، F51 ASTM A350 LF1 ؛LF2 ؛A350 LF3 ؛ LF4 ؛ LF6 ؛ LF8 |
|
شفة من الفولاذ المقاوم للصدأ
|
ASTM A182 F304 / 304H / 304L ASTM A182 F316 / 316H / 316L ASTM A182 F321 / 321H ASTM A182 F347 / 347H |
|
الشفاه سبائك النيكل
|
Monel 400 & 500 ، Inconel 600 & 625 ، Incolloy 800 ، 825 ، Hastelloy C22 ، C276 |
|
شفة سبائك النحاس
|
ASTM AB564 ، NO6600 / سبيكة 600 ، NO6625 / سبيكة 625 ، سبيكة 690 ، سبيكة 718
|
| شفة سبائك الصلب Inconel |
ASTM AB564 ، NO8800 / Alloy800 ، NO8810 / سبيكة 800H ، NO8811 / سبيكة 800HT
|
| شفة الصلب Hastelloy | ASTM AB564 ، NO6600 / سبيكة 600 ، NO6625 / سبيكة 625 ، سبيكة 690 ، سبيكة 718 |
| معيار التصنيع | ANSI:ANSI B16.5 و ANSI B16.47 و MSS SP44 و ANSI B16.36 و ANSI B16.48 DIN:DIN2527 ، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2656 ، DIN2627 ، DIN2628 ، DIN2629 ، DIN 2631 ، DIN2632 ، DIN2633 ، DIN2634 ، DIN2635 ، DIN2636 ، DIN2637 ، DIN2638 ، DIN2636 ، DIN2637 ، DIN2638 BS:BS4504 ، BS4504 ، BS1560 ، BS10 |
| صفقة | علب خشبية ، منصات نقالة ، أكياس نايلون أو حسب متطلبات العملاء |
| موك | 1 قطع |
| موعد التسليم | 10-100 يوم حسب الكمية |
| شروط الدفع | T / T أو ويسترن يونيون أو LC |
| شحنة | FCA تيانجين / شنغهاي ، CFR ، CIF ، إلخ |
| تطبيق | البترول / الطاقة / الكيماويات / البناء / الغاز / التعدين / بناء السفن إلخ |
| ملاحظات | المواد والرسومات الأخرى متوفرة. |
