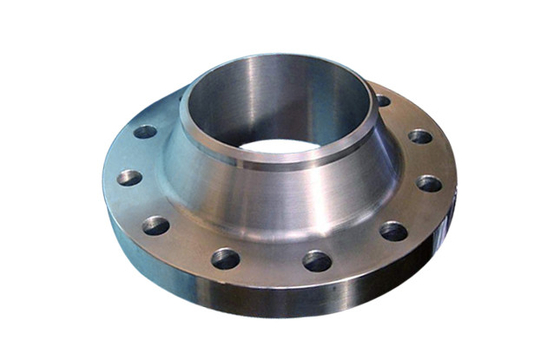

شفة اللحام المسطحة ذات الضغط العالي والمنخفض القياسية الوطنية مع شفة لحام بعقب القطر

شفة اللحام المسطحة ذات الضغط العالي والمنخفض القياسية الوطنية مع شفة اللحام بعقب القطر

1. تشير وصلة الفلنجة أو وصلة الفلنجة إلى الوصلة القابلة للفصل والتي يتم توصيلها عن طريق الحافة ، والحشية ، والمسمار كمجموعة من هيكل الختم المُجمَّع.شفة الأنبوب تشير إلى شفة الأنبوب في جهاز خط الأنابيب ، وتشير إلى شفة استيراد وتصدير المعدات عند استخدامها في المعدات.
2. العديد من أنظمة معايير شفة الأنابيب الدولية
1) نظام الفلنجات الأوروبي: DIN الألماني (بما في ذلك روسيا)
أ ، الضغط الاسمي: 0.1 ، 0.25 ، 0.6 ، 1.0 ، 1.6 ، 2.5 ، 4.0 ، 6.4 ، 10.0 ، 16.0 ، 25.0 ، 32.0 ، 40.0 ميجا باسكال
قطر الحساب المشترك: 15 ~ 2000 مم
C ، نوع هيكل الشفة: لوحة اللحام المسطحة ، حلقة اللحام المسطحة ، نوع الأكمام المفكوكة ، نوع الأكمام السائبة بحافة لفة ، نوع الأكمام المفكوكة لحافة الدرفلة ، نوع الأكمام المفكوكة لحلقة اللحام ، نوع اللحام ، نوع اتصال خيط العنق ، غطاء متكامل وشفة
D ، سطح ختم شفة: سطح مستو ، سطح مقعر ، سطح مقعر ، سطح أخدود لسان ، سطح اتصال حلقة مطاطية ، سطح عدسة وسطح لحام غشاء
معيار التسجيل المشترك لفلنجات أنابيب OCT الصادر عن الاتحاد السوفيتي في عام 1980 مشابه لمعيار DIN الألماني ولن يتم وصفه بالتفصيل
2) نظام الفلنجات الأمريكي: ANSI B16.5 الأمريكية "فلنجات مواسير فولاذية ووصلات مواسير ذات حواف" ANSI B16.47A / B "شفة فولاذية ذات قطر كبير"
A ، الضغط الاسمي: 150psi (2.0Mpa) ، 300psi (5.0Mpa) ، 400psi (6.8Mpa) ، 600psi (10.0Mpa) ، 900psi (15.0Mpa) ، 1500psi (25.0Mpa) ، 2500psi (42.0Mpa) ،
قطر الحساب المشترك: 6 ~ 4000 مم
C ، نوع هيكل الحافة: لحام الشريط ، لحام المقبس ، وصلة الخيط ، الأكمام السائبة ، اللحام التناكبي وغطاء الشفة
D ، سطح ختم شفة: سطح مقعر ، سطح مقعر ، سطح أخدود لسان ، سطح اتصال حلقة معدنية
3) *** حواف الأنابيب JIS: تستخدم بشكل عام فقط للأشغال العامة في المنشآت البتروكيماوية ، مع القليل من التأثير الدولي وعدم وجود نظام مستقل في العالم.
3 ، نظام المعيار الوطني شفة الأنابيب الفولاذية في الصين GB
1) الضغط الاسمي: 0.25 ميجا باسكال ~ 42.0 ميجا باسكال
A ، السلسلة 1: PN1.0 ، PN1.6 ، PN2.0 ، PN5.0 ، PN10.0 ، PN15.0 ، PN25.0 ، PN42 (السلسلة الرئيسية)
B ، السلسلة 2: PN0.25 ، PN0.6 ، PN2.5 ، PN4.0
تنتمي حواف PN0.25 و PN0.6 و PN1.0 و PN1.6 و PN2.5 و PN4.0 إلى نظام الفلنجات الأوروبي الذي يمثله الفلنجات الألمانية ، بينما تنتمي الباقي إلى نظام الفلنجات الأمريكي الذي يمثله الفلنجات الأمريكية .
في معيار GB ، الحد الأقصى لمستوى الضغط الاسمي الذي ينتمي إلى نظام الفلنجة الأوروبي هو 40Mpa ، والحد الأقصى لمستوى الضغط الاسمي الذي ينتمي إلى نظام الفلنجة الأمريكي هو 42Mpa.
2) القطر الاسمي: 10mm ~ 1500mm
3) هيكل شفة:
شفة متكاملة
وحدة شفة
أ. شفة ملولبة
لحام الشفاه بعقب لحام الشفاه
شفة اللحام المسطحة مع شفة اللحام ذات اللحام بمقبس الرقبة
شفة فضفاضة بعقب لحام حلقة فضفاضة كم الرقبة شفة حلقة لحام بعقب فضفاضة الأكمام لوحة شفة حلقة لحام مسطحة فضفاضة الأكمام لوحة شفة الوجه فضفاضة الأكمام شفة
غطاء شفة (شفة فتحة عمياء)
E. الدورية شفة
F. شفة الأنكوراج
شفة التسطيح / الكسوة
